Rosca transportadora

Informe D (diâmetro maior), d (diâmetro do eixo) e E (passo) para obter o desenvolvimento do helicoide.

Dados de entrada Voltar

Referências do desenho

Figuras do sistema antigo — legendas em destaque para acompanhar o cálculo.

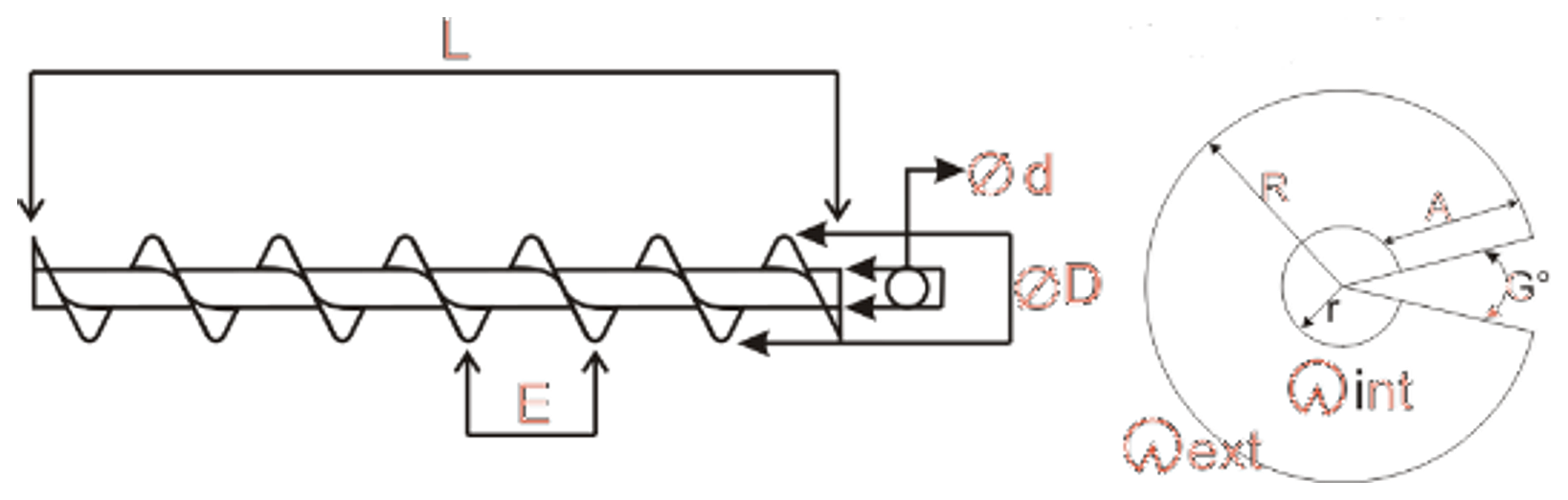

Rosca: diâmetros ØD, Ød, passo E e desenvolvimento do blank (R, r, A, G°)
Entrada — rosca e blank (L, E, ØD, Ød / R, r, A, G°)

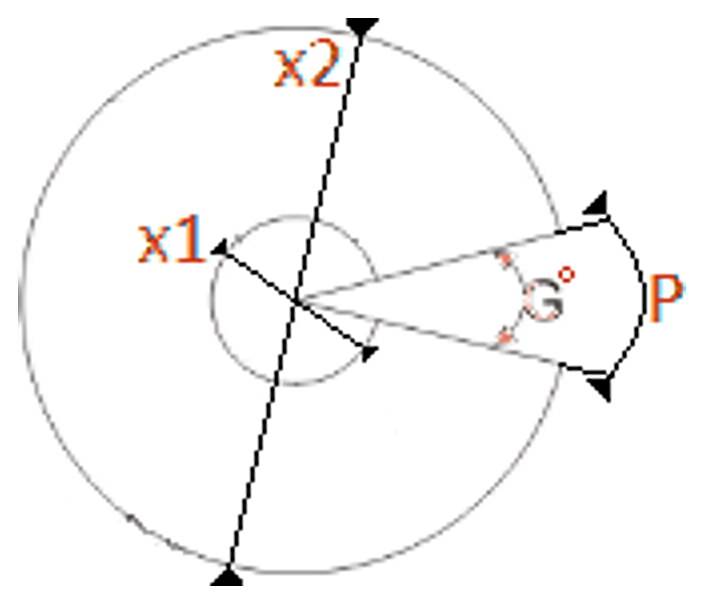

Blank: diâmetros x2 e x1, grau do corte G° e medida do corte P
Resultado — blank (x2, x1, G°, P)
