Cisalhamento — chapa perfurada

Folga entre punção/matriz e pressão (kg) para cisalhar — furos redondo, oblongo ou quadrado (mesmas fórmulas do sistema Java Malbi).

Dados de entrada Voltar

mm
aço inox = 14 (padrão)
aço inox = 50 (padrão)
mm — conforme desenho
mm — conforme desenho
mm — parte reta do oblongo
mm
mm

Tabela de referência

Padrão aço inox já preenchido: constante de folga F = 14 e resistência ao cisalhamento C = 50. Ajuste se usar outro material.

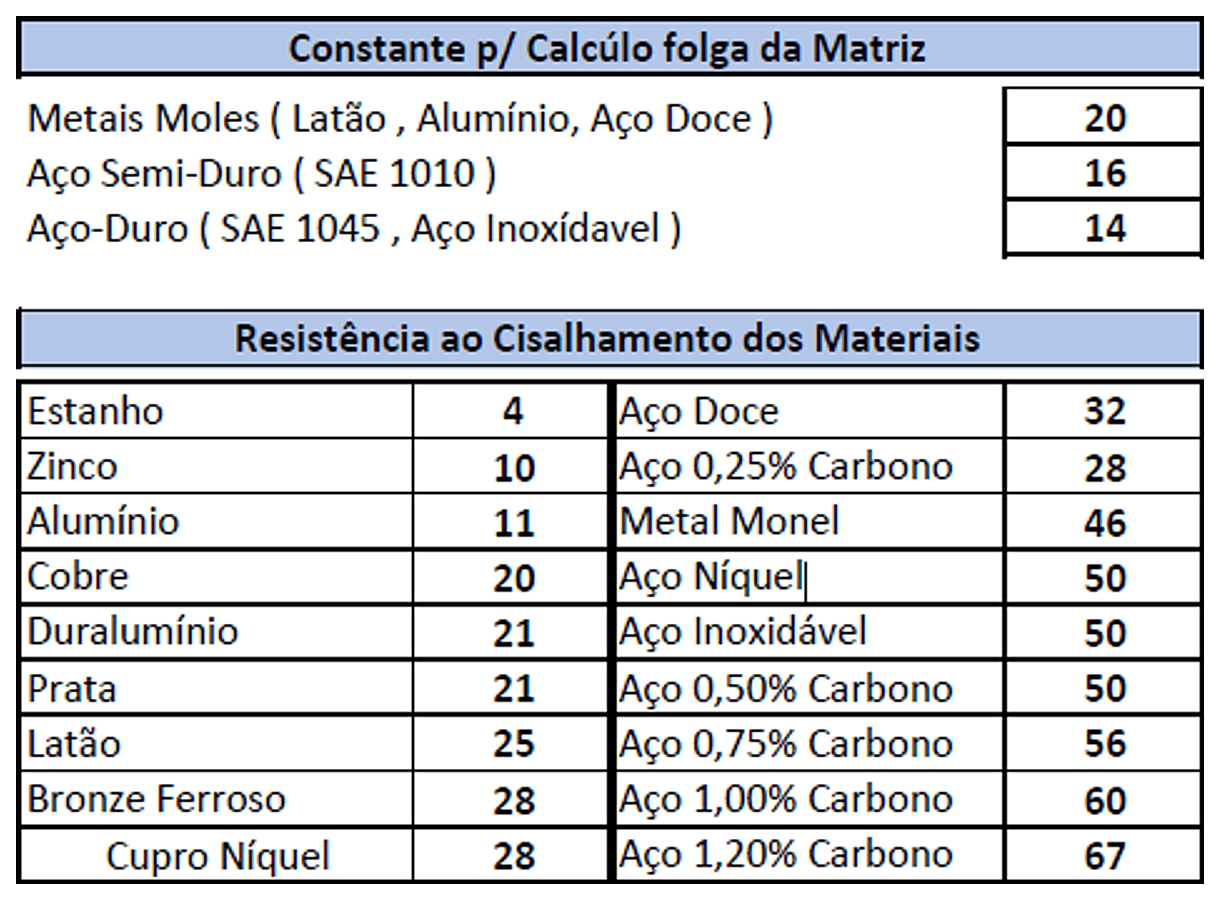

Tabela de constante de folga e resistência ao cisalhamento
Tabela — constante da folga (F) e resistência (C)

Fórmulas (Java Malbi)

Folga: X = E / F

Pressão: J = Z × E × C

Redondo: Z = d × 3,1416 · Oblongo: Z = 2×C + 2×R×3,1416 · Quadrado: Z = 2×L1 + 2×L2
